Проектирование лестницы в частном доме, многоуровневой квартире или коммерческом помещении – это всегда поиск компромисса между эстетикой, бюджетом и свободным пространством. Одна из самых частых проблем, с которой сталкиваются заказчики на этапе чистовой отделки, – это внезапное сужение лестничного марша. На чертеже пролет казался широким и удобным, но как только доходит дело до монтажа ограждений, выясняется, что стойки «съедают» драгоценные сантиметры.

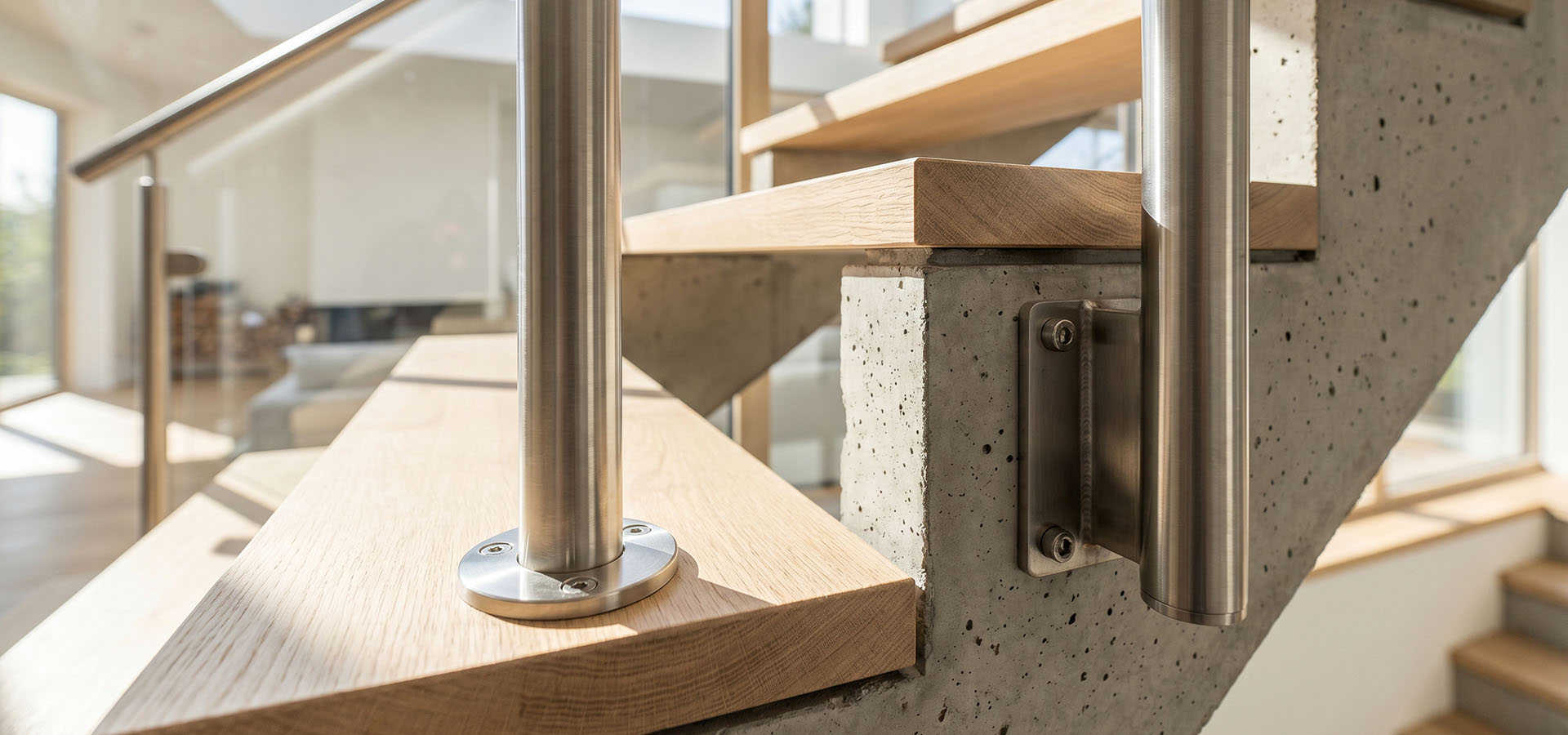

Чтобы не превратить ежедневный подъем на второй этаж в протискивание сквозь узкий тоннель, важно заранее определиться с инженерным решением. Способ фиксации балясин (опорных стоек) определяет не только внешний вид конструкции, но и ее функциональность. В современной практике применяются два базовых метода: классическая установка сверху на проступь и торцевое (боковое) крепление к косоуру или перекрытию.
Разберем оба варианта с точки зрения инженерии, безопасности и сохранения полезной площади, чтобы вы могли сделать осознанный выбор еще до заливки бетона или сварки каркаса.
Классический монтаж сверху (в ступень): надежно и привычно
Установка опорных стоек непосредственно на горизонтальную плоскость ступени (проступь) – это самый распространенный, технологически отработанный и понятный метод. Большинство типовых решений из нашего каталога ограждений для лестниц рассчитаны именно на этот тип фиксации. Наглядный пример такого надежного исполнения можно увидеть в Проекте OL-211 или Проекте OL-215, где стойки аккуратно смонтированы сверху на бетонные ступени.
Как происходит установка
В зависимости от материала основания (монолитный бетон, дерево, металл) технология немного отличается, но общий принцип един. К основанию балясины приваривается (или крепится механически) крепежный фланец. Мастера размечают центры отверстий на ступенях, отступая от края марша вглубь на безопасное расстояние.

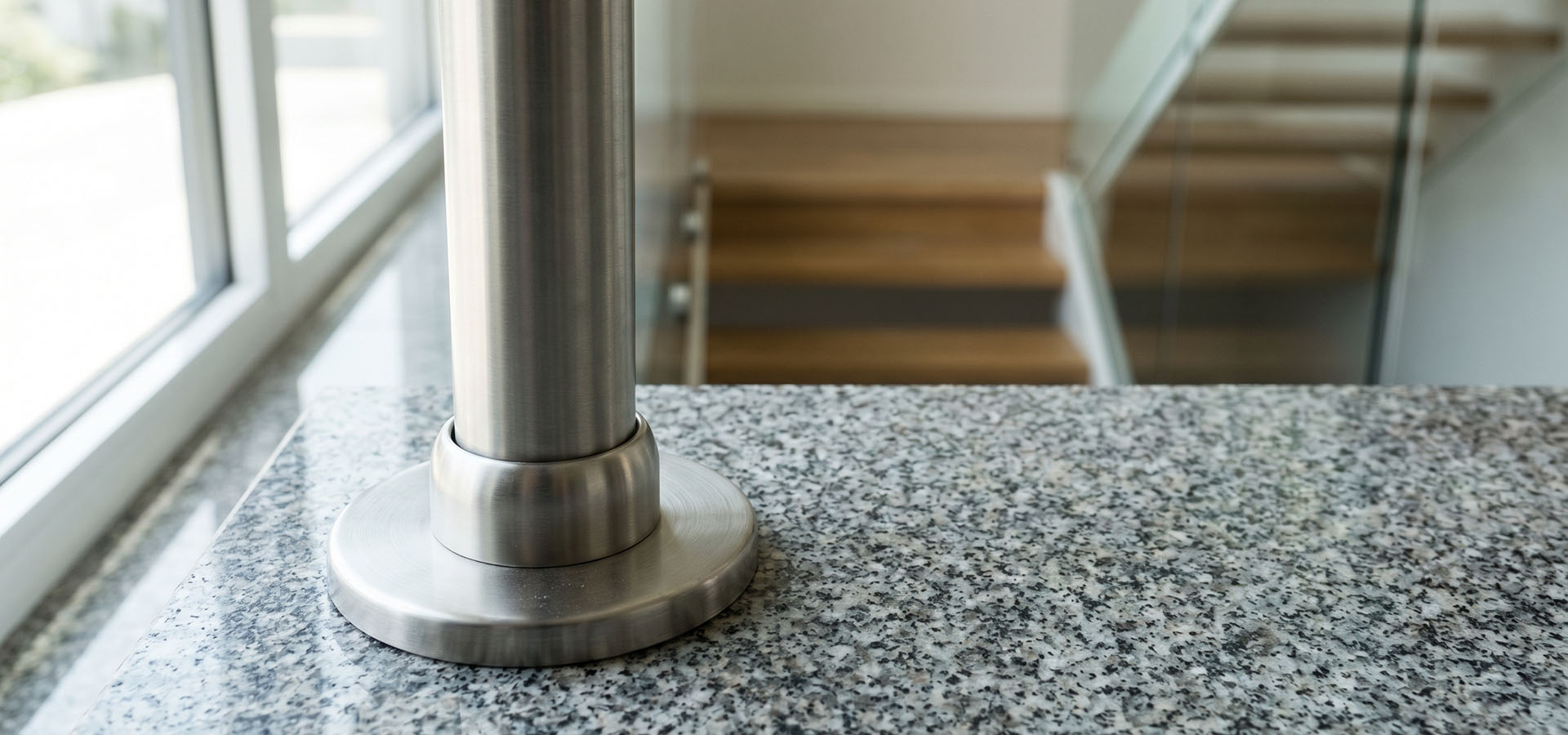

Если лестница уже облицована керамогранитом, плиткой или камнем, грамотные подрядчики используют технологию чистового алмазного бурения. Это исключает риск появления трещин и сколов на дорогой отделке. В готовые отверстия забиваются распорные анкеры или заливается химический состав, после чего стойка жестко фиксируется, а место крепежа закрывается декоративной крышкой (чашкой).
Преимущества крепления в ступень
- Универсальность. Метод подходит практически для любых типов лестниц, будь то бетонный марш, металлическая тетива или деревянный каркас.
- Высокая несущая способность. Вертикальная нагрузка передается непосредственно на несущую плоскость. При правильном выборе крепежа (например, клиновых анкеров для бетона) вырвать такую стойку практически невозможно.
- Скорость и стоимость монтажа. Процесс требует меньше времени и трудозатрат по сравнению с боковым креплением. Фурнитура для установки сверху стоит дешевле, что делает этот вариант более бюджетным.
- Простота замены. Если стойка или элемент заполнения будут повреждены, демонтировать фланец с верхней плоскости гораздо проще, чем снимать боковые кронштейны.
Главный минус – потеря полезной ширины
Здесь кроется главная боль владельцев узких лестниц. По строительным нормам фланец нельзя крепить на самый край ступени – бетон может сколоться под нагрузкой. Центр стойки смещают вглубь марша минимум на 5–7 сантиметров. Добавим к этому радиус самого фланца и декоративной крышки.
В итоге, классический монтаж «крадет» от 10 до 15 сантиметров полезной ширины прохода. Если ваш лестничный пролет изначально имел ширину 90 см (что является комфортным минимумом), то после установки перил сверху у вас останется всего 75–80 см. Поднимать мебель по такой лестнице или просто разминуться двум людям будет крайне некомфортно.
Еще один бытовой недостаток – сложность уборки. Вокруг декоративных чашек на ступенях постоянно скапливается пыль, а мыть пол шваброй, огибая каждую балясину, – то еще удовольствие для хозяйки.
Торцевое (боковое) крепление: спасение для узких маршей
Если каждый сантиметр пространства на счету, на сцену выходит торцевой монтаж. При этом методе стойки ограждения выносятся за габариты ступеней (посмотрите, как изящно это реализовано в Проекте OL-203 с лофтовым ограждением или в Проекте OL-224) и крепятся к боковой поверхности (торцу) лестничного марша, тетиве или косоуру.
Инженерные особенности бокового монтажа

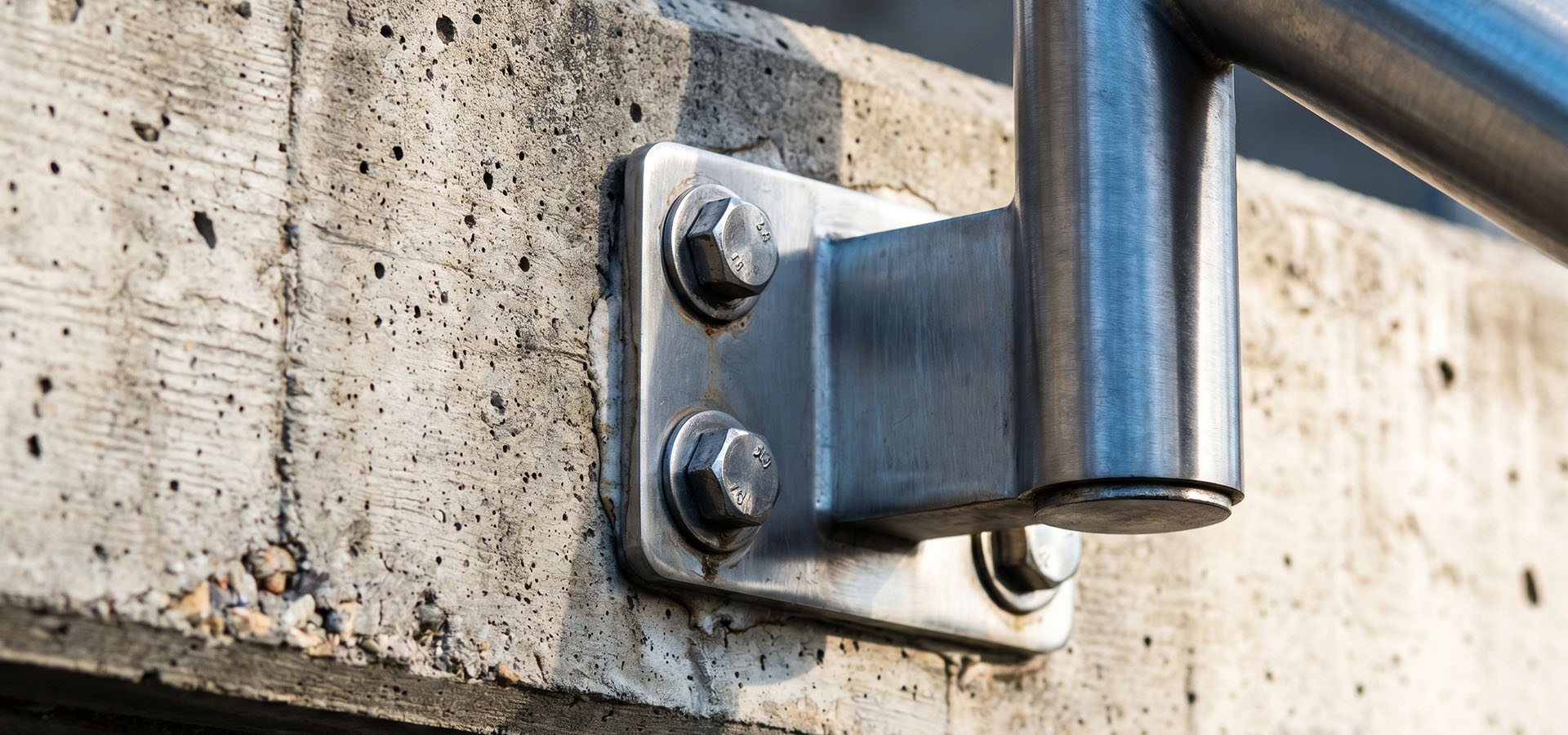

Торцевое крепление – это сложный технический узел. Когда взрослый человек опирается на поручень (высота которого по нормам СНиП составляет 900 мм), на нижнюю точку крепления действует мощнейший рычаг, создающий нагрузку на излом. Поэтому фурнитура для бокового монтажа массивная и представляет собой усиленные кронштейны с несколькими точками фиксации.
Если крепление производится в бетон, используются исключительно химические анкеры. Это двухкомпонентная смола, которая заполняет отверстие, проникает в поры бетона и после отвердевания образует монолитное соединение. Вырвать химический анкер можно только вместе с куском стены. В случае с металлическим каркасом применяются мощные болтовые соединения насквозь или сварка к закладным деталям.
Преимущества торцевого крепления
- Сохранение 100% ширины лестницы. Это главное и неоспоримое достоинство. Стойки находятся за пределами ступеней, и весь пролет от стены до края остается свободным. Для узких маршей в коттеджах и таунхаусах это единственное разумное решение.

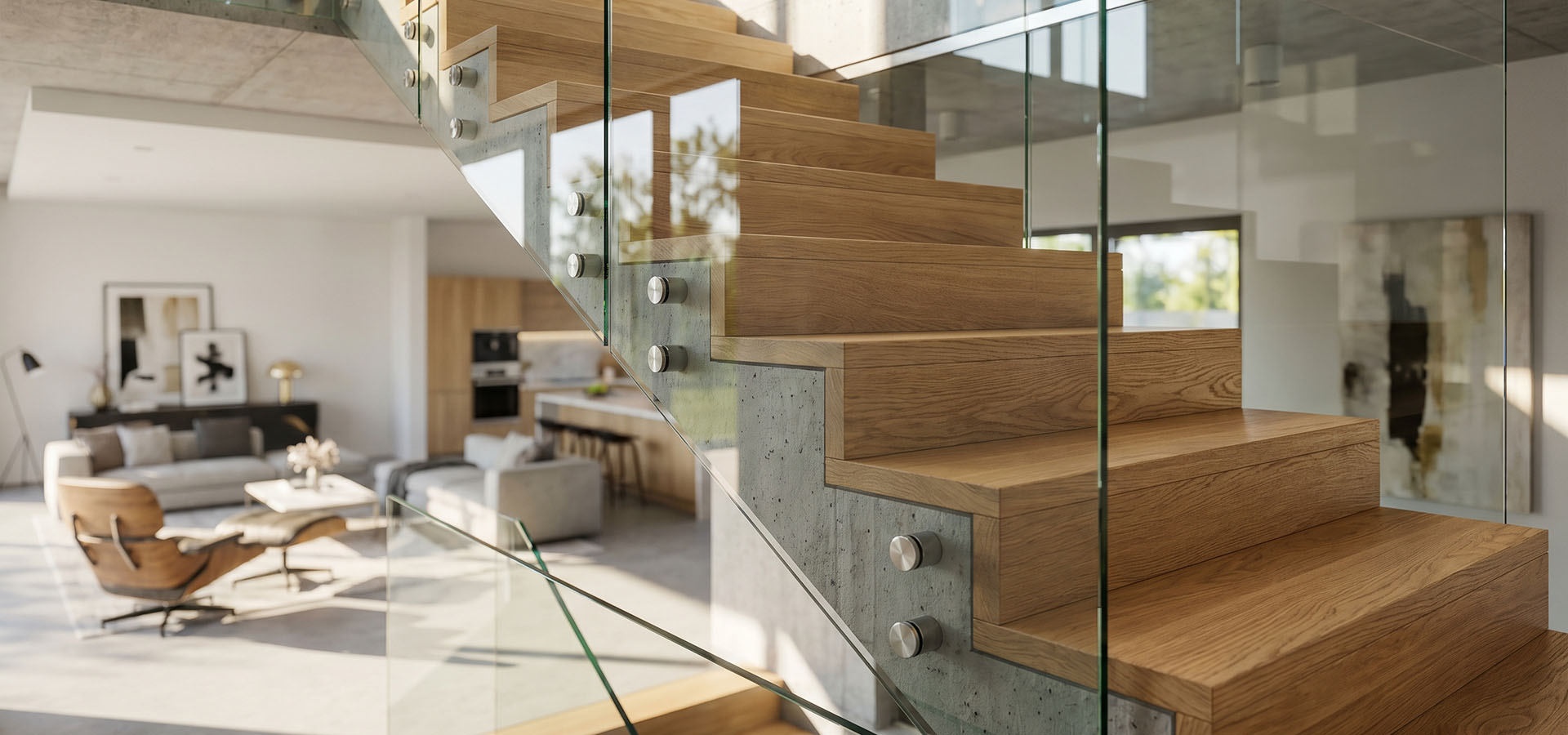

- Премиальная эстетика. Лестница с боковым креплением выглядит легче, изящнее и современнее. Создается эффект «парящей» конструкции. Отличной иллюстрацией служит наш Проект OL-206, а также элегантный Проект OL-225, где используется сплошное закаленное стекло (триплекс) на точечных торцевых креплениях (монетках).
- Идеальная чистота. Мыть лестницу становится невероятно легко. На ступенях нет никаких фланцев и стоек, грязи просто негде скапливаться. Влага и мусор легко смахиваются с края проступи.
Подводные камни и ограничения
Выбор торцевого монтажа нужно делать еще на этапе проектирования дома, так как он предъявляет жесткие требования к основанию:
- Прочность торца. Боковая поверхность должна быть идеально прочной и надежной. Крепить тяжелые перила из нержавейки к хрупкому пеноблоку, пустотелому кирпичу или тонкой доске категорически запрещено – рычаговая нагрузка быстро разрушит основание, и перила расшатаются. Нужен качественный монолитный бетон или стальной швеллер (косоур) толщиной не менее 8–10 мм.
- Учет свеса ступени. Если чистовые ступени (дерево или камень) выступают за край бетонного основания (имеют свес или капинос), прямой монтаж кронштейна невозможен – он упрется в выступающую часть. В таких случаях мастерам приходится использовать специальные удлиненные дистанционные втулки, чтобы отодвинуть балясину от торца. Это удорожает конструкцию и требует ювелирной точности при бурении.
- Требования к геометрии. Торцевая линия лестницы должна быть идеально ровной. Любые перепады по вертикали усложнят выставление стоек в единую плоскость.
- Бюджет. Комплектующие для торцевого монтажа (выносные кронштейны, химические анкеры) стоят в 2–3 раза дороже обычных фланцев. Трудоемкость работ также возрастает, что неминуемо сказывается на итоговой смете.
Как тип лестницы диктует способ крепления
Чтобы избежать дорогостоящих ошибок, важно понимать, как тип несущего каркаса взаимодействует с выбранным способом монтажа.
- Монолитные бетонные лестницы. Идеальный плацдарм для любого вида крепежа. Бетон отлично держит как клиновые, так и химические анкеры. Главное правило – не попасть буром в арматурный каркас, который закладывается близко к краю при заливке. Опытные монтажники перед сверлением торца всегда проходят его металлодетектором.
- Лестницы на металлических косоурах (монокосоур, ломаный косоур). Здесь монтаж сверху в деревянную проступь не всегда надежен, так как дерево со временем может рассохнуться, и перила начнут люфтить. Оптимальное инженерное решение – крепление сбоку непосредственно к металлическому телу косоура (на болты с нарезанием резьбы или сварку), либо приваривание специальных площадок (закладных) под балясины еще до этапа чистовой отделки и покраски каркаса.
- Деревянные лестницы. Если вся конструкция выполнена из дерева, боковой монтаж тяжелых нержавеющих перил применяется редко. Деревянная тетива не обладает нужной плотностью, чтобы десятилетиями выдерживать нагрузку на излом от металлических стоек. В этом случае классический монтаж в ступень с фиксацией длинными шурупами (глухарями) в несущую балку – самый надежный путь.
Безопасность и жесткость конструкции
Независимо от того, выбрали вы крепление в проступь или сбоку, итоговая конструкция должна соответствовать жестким требованиям безопасности. Основной нормативный документ, регулирующий этот вопрос, обязывает ограждение выдерживать горизонтальную нагрузку не менее 0,3 кН/м (около 30 кг на погонный метр) для жилых зданий.
Секрет монолитной жесткости кроется не только в нижней точке фиксации стоек. Важнейшую роль играет обвязка всей системы. Поручень должен представлять собой единую, непрерывную линию. Если марши поворачивают, поручень сваривается на поворотах. Если балясина крепится торцевым способом и кажется слегка пружинящей (из-за длинного рычага), то после приварки к ней цельного поручня и заполнения (горизонтальных ригелей или стекла) конструкция обретает феноменальную пространственную жесткость.
Резюме: что выбрать для своего объекта?
Подводя итог, можно сформулировать четкий алгоритм выбора крепления для ваших будущих перил:
- Оцените чистовую ширину лестничного марша. Если она составляет 1 метр и более – можете смело выбирать монтаж сверху в ступень. Вы сэкономите бюджет, получите надежную конструкцию и не заметите потери 10 сантиметров.
- Если ширина лестницы от стены до края менее 90 см – классический монтаж сделает проход критически неудобным. В этом случае торцевое (боковое) крепление – не прихоть дизайна, а техническая необходимость.
- Проанализируйте материал торца. Если там надежный бетон или толстый металл – боковой монтаж пройдет без проблем. Если там пустоты или рыхлый материал – придется либо усиливать край, либо возвращаться к варианту установки в ступень, жертвуя шириной ради безопасности.
- Учитывайте финансы. Будьте готовы, что смета на перила с боковым креплением будет на 20–30% выше за счет дорогой фурнитуры и применения химических анкеров.
Проектирование ограждений – это задача, которую нужно решать до укладки плитки или паркета на ступени. Если вы сомневаетесь, выдержит ли ваш косоур боковое крепление, или не знаете, как обойти большой свес ступени, обратитесь к инженерам компании. Профессиональный замерщик оценит плотность основания, подберет правильный тип анкеров и поможет спроектировать ограждение, которое будет не только стильно выглядеть, но и обеспечит эталонную безопасность на долгие годы.
